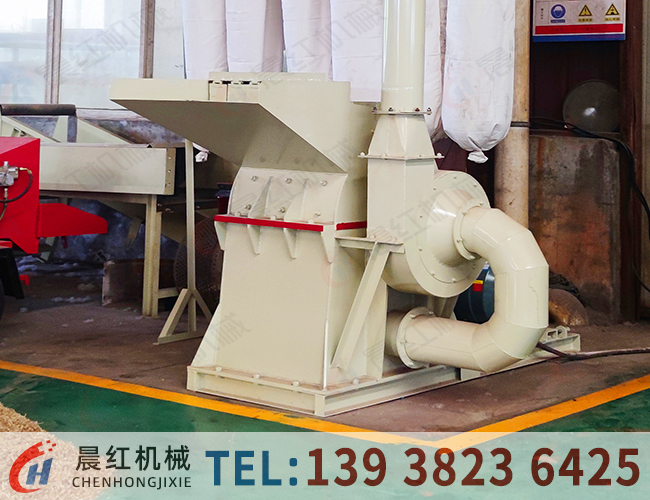

锯末粉碎机:

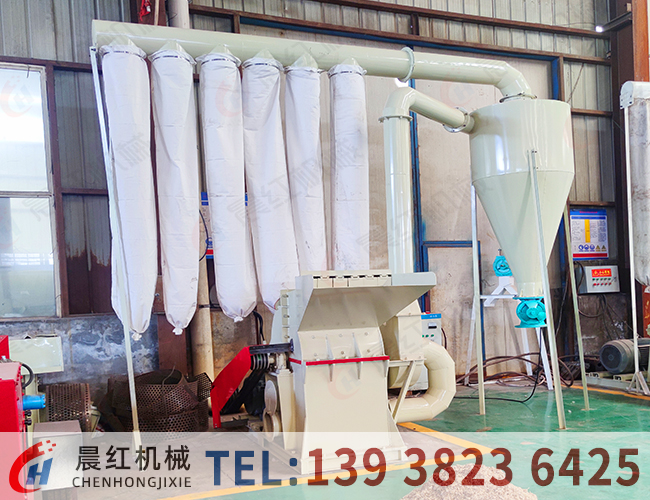

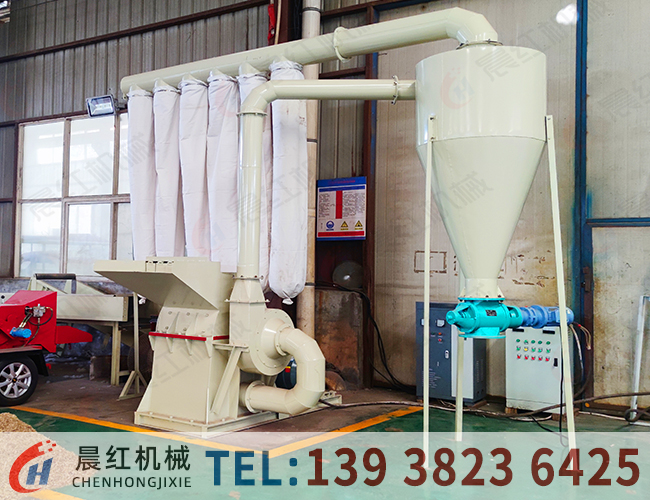

锯末粉碎机又叫锤片粉碎机是目前使用非常广泛的一种粉碎机,其结构由进料口、粉碎室(转子、锤片、筛片、齿板)、排料部分(风机、集料筒、集尘布袋)三部分组成,工作时,物料进入粉碎室,在高速回转的锤片的打击下飞向齿板,与齿板碰撞弹回后再次受到锤片的打击,在筛面与锤片间,物料又受到强烈的磨擦,在反复的打击碰撞和磨擦作用下,物料逐渐被粉碎,由风机将粉碎物料从筛孔送出后,集中处理。
工作原理:
锯末粉碎机采用冲击式粉碎方法,利用内部六只高速运转的活动锤体和四周固定齿圈的相对运动,使物料经锤齿冲撞、摩擦,彼此间冲击而获得粉碎。粉碎好的物料经旋转离心力作用,在风机的作用下,通过筛孔筛选后送至出料口,集中处理装车运输。
操作方法:
放至适当位置,放置平稳,接通电源,即可试用。使用前应检查机件传动部分是否有松动和其它不正常现象,机器运转方向应与箭头所示方向一致。使用时先进行空载试验1-2分钟,待无异常现象方可投料,进料时应逐渐增大物流量,并随时观察电机耗电电源和运转情况,匀速下料。停机前应先停止进料,让机器运转5-10分钟后再停机。以便减少残留物料堵塞。
维修保养:
定期检查轴承,更换高速黄油,以保证机器正常运转,要经常检查易损件,如刀片、筛网等,如有磨损严重现象要及时更换,以免影响粉碎效果。

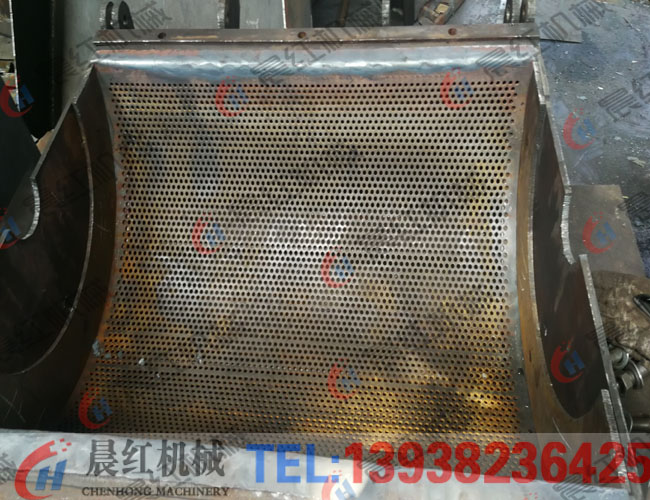

【锯末机粉碎室筛网】
锯末机内部构造图:

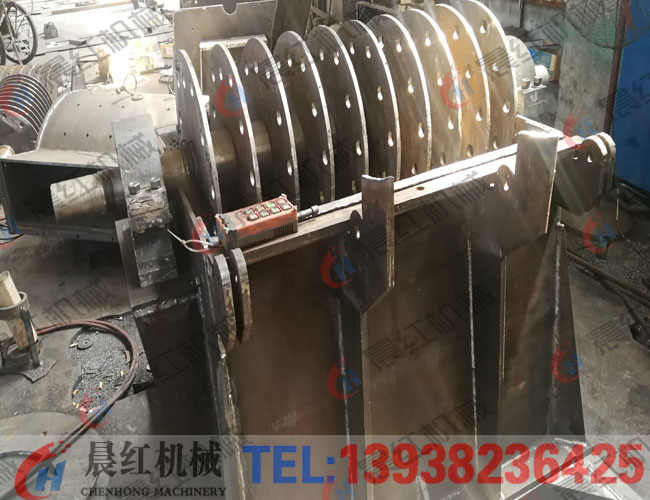

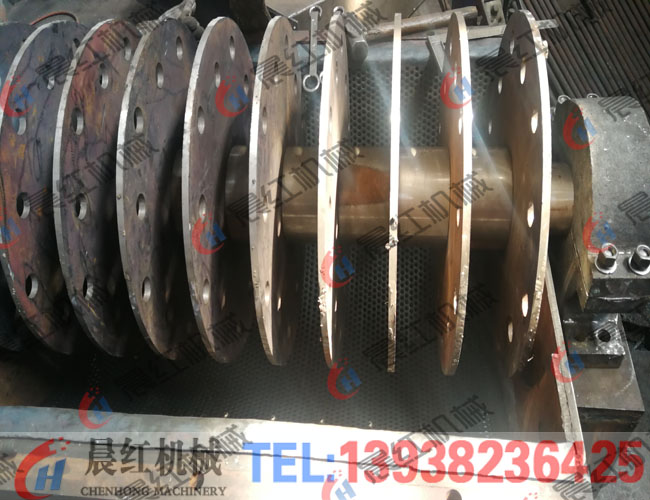

【锯末机粉碎室转子盘】

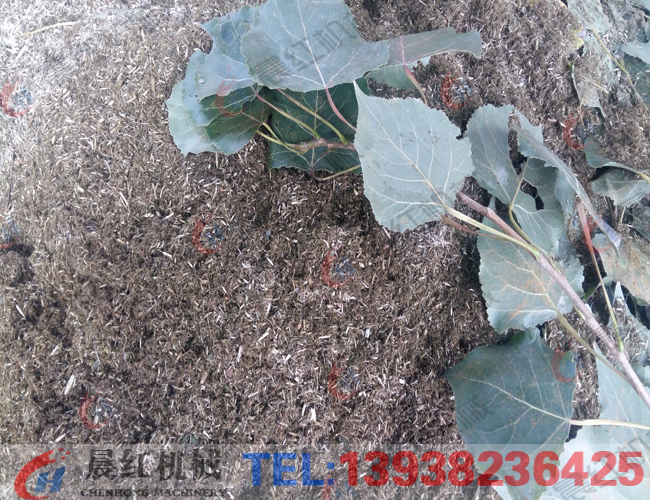

【杨树叶粉碎后】
粉碎物料样品图:
【桉树树皮粉碎后】
【包装箱板材粉碎后】
效率提升方案:
1、尽量缩小粉碎机锤片与齿板或筛片的间隙,粉碎机锤片与齿板或筛片的间隙越小锤片撞击物料的频率越高,经过撞击与切削,从而提高粉碎效率。
2、采取辅助措施能有效提高粉碎机的工作效率,在粉碎工艺增设抽风系统,使物料更容易穿过筛孔,提高粉碎机的筛理效率,减少破碎环节的压力。
选择技巧:
1、首先根据产品所要求的粗细度选择与锤片线速相匹配的粉碎机系列;如果锤片线速不匹配,会降低粉碎机的工作效率,甚至造成粉碎机不能正常工作。线速慢会造成破碎时间长,使物料堆集在粉碎室内,造成糊筛,降低筛理效率和筛理效果,增加锤片运动阻力,造成粉碎机非正常工作;线速过快,会造成粉碎粒度不均匀和浪费动力消耗。
2、根据生产规模所要求的产量选择粉碎机:粉碎机型号的大小决定了产量的大小,根据粉碎工艺的配置,选定的粉碎机产量应大于设计产量的百分之十。
锯末粉碎机技术参数:
技术参数 |
电机功率{kw} |
产量{kg/h} |
占地{㎡} |
机器尺寸{m} |
400型 |
18.5 |
600-800 |
5 |
1.9*1.2*0.92 |
600型 |
37 |
1000-2000 |
7 |
2.4*1.6*1.4 |
800型 |
45 |
2000-3000 |
9 |
2.7*2.1*1.5 |
1000型 |
55/75 |
3000-4000 |
13 |
2.8*1.65*1.5 |
1200型 |
90 |
4000-5000 |
18 |
3.1*1.95*1.65 |
